19.01.2022

Тротуарная плитка “Новый город” - характеристики, фото, правила и схема укладки


Тротуарная плитка “Новый город” производится методом двухслойного вибропрессования из бетона (класс бетона по прочности на сжатие В30, группа эксплуатации В) и обладает высокими эксплуатационными свойствами - износостойкостью, морозостойкостью, стойкостью к химическим воздействиям и низким водопоглощением.

Особенности формы плитки “Новый город”


Форма “Новый город” включает тротуарные камни 3-х типоразмеров (160х160х80 / 200х160х80 / 240х160х80 мм), при укладке комбинируемых между собой. Преимущество использования таких мультиформатных серий тротуарной плитки заключается в том, что при укладке они обеспечивают более плотную фиксацию изделий в плиточном полотне, лучшее зацепление плитки. Кроме того, они не образуют сплошного шва при мощении, что важно с точки зрения эксплуатации - нагрузка равномерно распределяется по всему покрытию.

Рис: Тротуарная плитка "Новый город" состоит из 3-х камней разной формы

чертеж плитки Новый город.jpg фото плитки Новый город

Главная особенность формы “Новый город” - наличие микрофаски по периметру изделий, которая позволяет получить ровное и практически бесшовное тротуарное покрытие, комфортное для движения пешеходов, катания на самокатах и роликах, детских и инвалидных колясок. Само название формы “Новый город” отражает ее назначение - формирование нового подхода к благоустройству, сочетающего современный стиль и удобство передвижения для всех категорий жителей, включая маломобильных граждан.

Толщина плитки 80 мм, ее можно использовать ее для мощения парковок, въездов и пешеходных зон с высокой интенсивностью движения (городские тротуары, площади).

Плитка “Новый город” отлично сочетается с другими формами тротуарных камней и плит, например:

  • для мощения частных территорий заказчики комбинируют плитку “Новый город” толщиной 80 мм (мощение зоны въезда и стоянки автомобиля) и плитку Старый город” или "Классико" толщиной 60 мм (мощение дорожек)
  • в проектах городского благоустройства часто комбинируют плитку “Новый город” и крупноформатные плиты “Мегаполис”, что позволяет зонировать пространство и получить разноуровневый ландшафт мощения

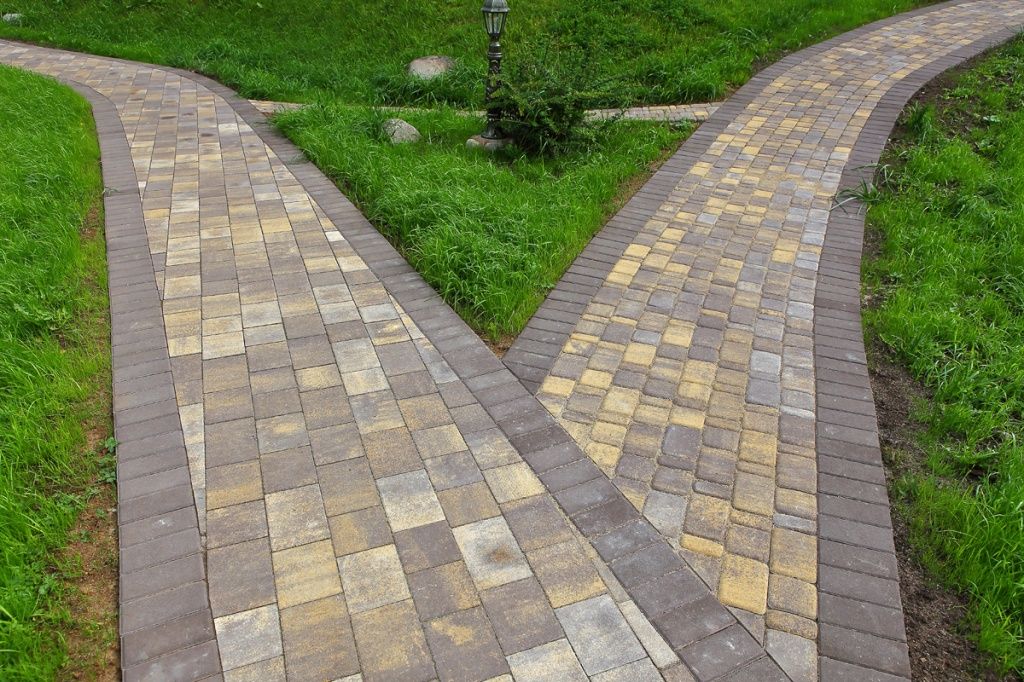

Фото: Комбинация тротуарной плитки "Новый город" и "Старый город/Классико" (слева); "Новый город" и "Мегаполис" (справа)

Плитка Новый город и Старый город Плитка Новый город и Мегаполис


Технические характеристики


Технические характеристики и стандарты качества тротуарной плитки должны соответствовать всем требованиям ГОСТ 17608-2017, а также климатическим условиям региона - подробную техническую документацию нужно запрашивать у производителя.

Плитка “Новый город” завода "Выбор-СПб" (бывш. Цемсис) производится на современном немецком оборудовании, обладает долговечностью и высокими эксплуатационными свойствами:

  • Тип вибропрессования: двухслойное (основной слой + декоративный лицевой слой)
  • Класс бетона по прочности на сжатие: В30
  • Марка по морозостойкости, циклы: F2 200
  • Группа эксплуатации: В
  • Истираемость, г./кв.см: 0,7 (G1)
  • Водопоглощение: не более 6 %
  • Размеры камней, мм: 160х160х80 / 200х160х80 / 240х160х80
  • Масса камней, кг:  6,92 / 5,75 / 4,59
  • В 1-ом кв.м, шт:  26,04 / 31,25 / 39,06
  • На паллете, кв.м: 10.37
Гарантия производителя - 10 лет.

Ассортимент


Завод “Выбор-СПб” производит тротуарную плитку “Новый город” в широком ассортименте с применением современных технологий обработки поверхности:

  • стандартные моно цвета (серый, красный, коричневый, белый, черный)
  • смешанные и переходные оттенки (коллекция Колормикс/Листопад)
  • фактурный декоративный слой с мраморной или гранитной крошкой (коллекции Стоунмикс, Гранит)

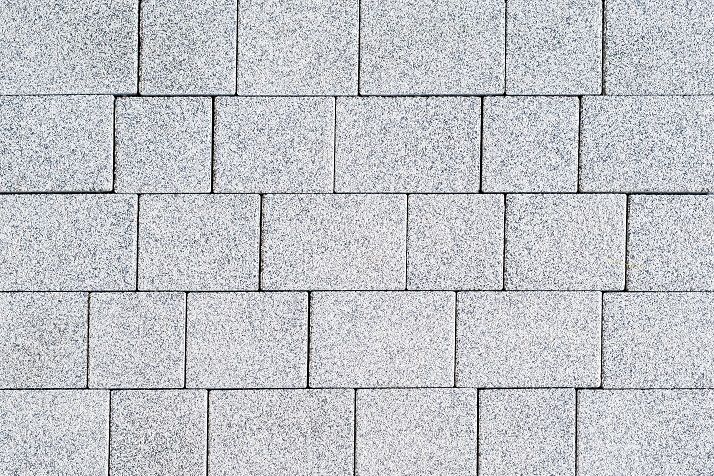

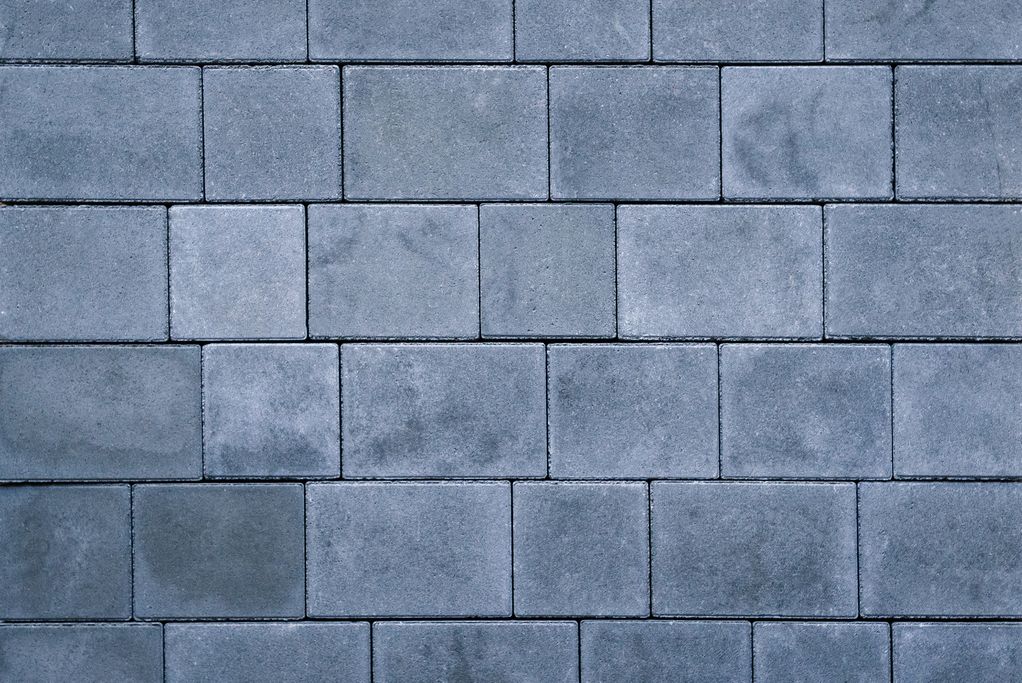

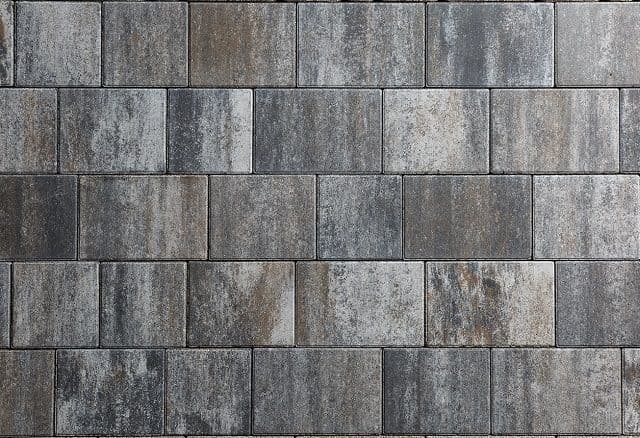

Фото: Тротуарная плитка "Новый город" - Стандарт серый, Листопад Песчаник, Стоунмикс Мрамор (слева направо)

Новый город серый новый город песчаник.jpg Новый город мрамор


Правила и схема укладки тротуарной плитки "Новый город"


Правило 1. При мощении мультиформатных серий тротуарной плитки типа “Новый город” необходимо пользоваться рекомендуемой производителем схемой укладки.

!!! Скачать схему укладки плитки “Новый город

Тротуарные камни должны укладываться на подготовленное основание согласно их расположению в соответствующем ряду транспортного паллета. Нарушение правильного чередования камней в рядах приведёт к тому, что в конце укладки останутся не востребованными камни одного формата, так как количество плиток  каждого формата в поддоне разное.

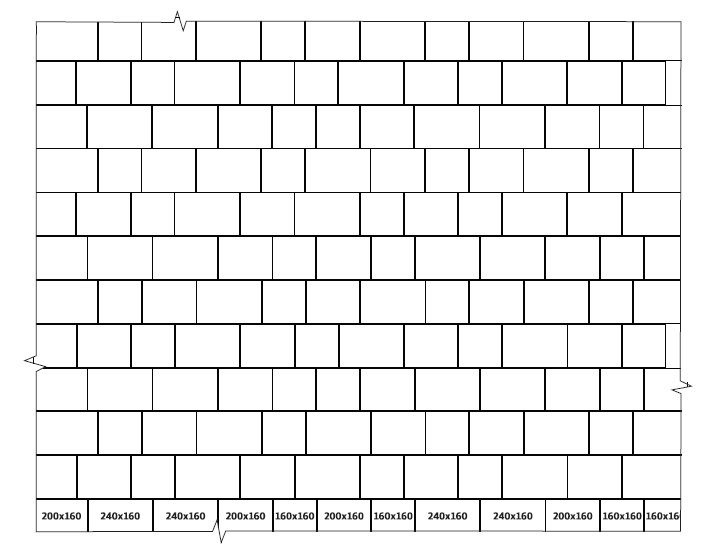

Рис. Раскладка плитки "Новый город"

раскладка Новый город.jpg

Укладку изделий необходимо производить с перекладкой единичных элементов через ряд согласно рисунку выше во избежание образования сплошного шва, снижающего целостность и жесткость выполненного мощения. Укладку нового ряда нужно начинать в соответствии с рисунком раскладки, не используя камни с предыдущего ряда, оставшиеся неуложенными.

Следование схеме укладки, предлагаемой производителем, позволяет обеспечить минимальную протяженность швов в покрытии и равномерно распределить статическую и динамическую нагрузку на большую площадь мощения.


Правило 2. При автомобильном мощении необходимо выполнять укладку поперечными рядами относительно оси проезда.

Это снижает вероятность образования колейности.  В контакте с колесом должно находиться максимальное количество элементов мощения, а все места стыков камней должны подвергаться примерно одинаковому износу.

Рис: Рисунок мощения поперечными рядами к оси проезда

мощение поперечными рядами.jpg


Правило 3. Задавать уклоны на мощение в 2-2,5%.

С поверхности тротуарной плитки должен быть предусмотрен достаточный поперечный или продольный уклон в 2-2,5%. Это позволит избежать застоя дождевой или талой воды.


Правило 4. Соблюдать рекомендации по подрезке плитки и выполнению примыканий.

При устройстве примыканий следует руководствоваться следующими правилами:

  • при подрезке плитки - ни один отрезанный кусок не должен быть меньше четверти полноразмерного камня;
  • не использовать обрезанные камни, если оставшаяся их короткая сторона не соответствует минимум половине длины большей стороны необрезанного камня;
  • обрезанные камни не должны иметь острых углов (менее 45 градусов)
  • примыкания предпочтительно выполнять при помощи мелкоштучных камней мощения

Правило 5. При укладке плитки из коллекций Колормикс нужно миксовать камни с разных паллет.

Процесс укладки тротуарной плитки, изготовленной по технологии Колормикс (коллекции "Листопад", "Искусственный камень"), имеет свои особенности.

  • Нужно брать камни одновременно с 3-х, а лучше с 5-ти разных паллет (выбираются паллеты с разными тонами в верхнем ряду)
  • Соседние камни должны максимально отличаться друг от друга по цветовому тону (т.е. более тёмные плитки соседствуют с более светлыми как в одном ряду, так и по отношению к плиткам соседних рядов)

Соблюдение этого правила при укладке позволит избежать нежелательной концентрации одного цвета в мощении и создать привлекательную, однородную по всей площади поверхность, избегая появления локальных более светлых или темных пятен.


Типовые варианты укладки тротуарной плитки "Новый город"


Типовой план раскладки камней мощения «Новый город» (размеры 160х160х80 / 200х160х80 / 240х160х80 мм):

вариант раскладки плитки новый город.jpg

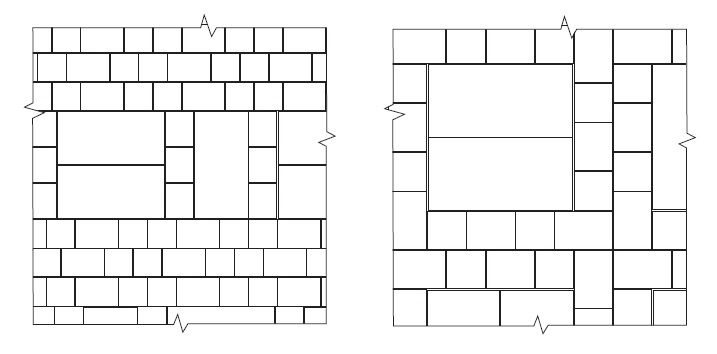

Типовые планы раскладки камней «Новый город» в комбинации с крупноформатными плитами «Мегаполис» (600х300х80 мм):

схема укладки НГ + Мегаполис.jpg

!!! Если Вам нужна рекомендация по подготовке плана раскладки тротуарной плитки “Новый город” - обратитесь в отдел продаж компании “Выбор-СПб” по тел. (812) 665-51-10.


Требования к устройству пирога основания


Тротуарная плитка “Новый город” должна укладываться на подготовленное основание в соответствии с правилами РМД 32-18-2016 “Рекомендации по применению мощения при устройстве покрытий территорий жилой и общественной застройки”.

Рис: Схема пирога основания для тротуарной плитки "Новый город"

пирог основания для плитки Новый город.jpg

Конструктивные слои дорожной одежды на рисунке выглядят следующим образом:

1 — камни мощения «Новый город» (толщина 80 мм);
2 — подстилающий слой из песка или песка из отсевов дробления (толщина 3-5 см);
3 — несущий слой из щебня фр. 20..40 с расклинцовкой мелким щебнем (толщина 20-25 см) ;
4 — дополнительный слой основания из песка (толщина 20 см);
5 — грунт земляного полотна;
6 — бортовой камень БР 50.20.8.;
7 — бетон класса В15 (М200).

Поверх грунта, под пирог основания, укладывается универсальный геотекстиль плотностью 350 грамм на м2. Эта мера необходима для сохранения целостности уложенного впоследствии пирога при колебании уровня грунтовых вод. Геотекстиль укладывается с перехлёстом смежных полотен не менее 30 см.

При этом подразумевается, что на участке выполнена система дренажа и отвода грунтовых вод, способных оказать отрицательное воздействие на тротуарное покрытие.

В процессе работ по устройству основания одной из важнейших операций является уплотнение несущих слоев при помощи специальной техники (виброплиты, вибротрамбовки). Для достижения требуемой прочности основания следует:

1. Ограничить максимальную толщину уплотняемого слоя в пределах 15 см;

2. Следить за количеством проходов по одному следу:

  • для грунта и песка количество проходов по одному следу: 4-10 проходов (в зависимости от типа уплотняющего оборудования, 4 - для малогабаритных вибрационных катков, 10 — для виброплит);
  • для щебеночного основания толщиной 15 см уплотнение осуществляется в два этапа: 1 этап — уплотнение основной фракции щебня (4—10 проходов); 2 этап — уплотнение расклинивающей фракции щебня (4—10 проходов)

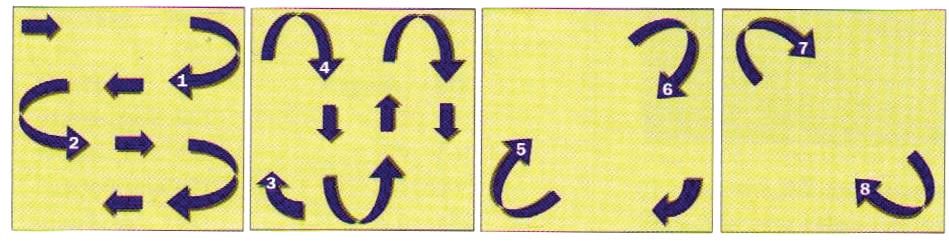

3. Соблюдать схему уплотнения грунта и слоев основания — от краев к центру:
схема уплотнения слоев.jpg
После завершения работ по устройству основания происходит установка бортовых камней, укладка тротуарной плитки, заделка межплиточных швов мелким песком и трамбовка уже уложенного покрытия.

Уход за уложенным покрытием


В течение первого года эксплуатации возможно образование белых солевых налетов (высолов) на поверхности тротуарной плитки. Причиной образования высолов является кристаллизация растворимых соединений из цемента при взаимодействии с углекислотой воздуха. Высолы являются эстетическим дефектом, не влияют на физико-механические характеристики покрытия и в течение 1-2 лет эксплуатации исчезают сами под действием осадков. При желании оперативно избавить от высолов и улучшить эстетический вид покрытия можно произвести поверхностную обработку специальными средствами - очистителями высолов.

Вне зависимости от условий эксплуатации тротуарной плитки наиболее эффективным  способом защиты является применение гидрофобизаторов. Гидрофобизаторы предотвращают образование высолов и придают поверхности водоотталкивающие свойства. После обработки вода и загрязняющие жидкости не впитываются в поверхность, а стекают с нее. На обработанной гидрофобизаторами поверхности мощения меньше образуется и легко удаляется наледь.

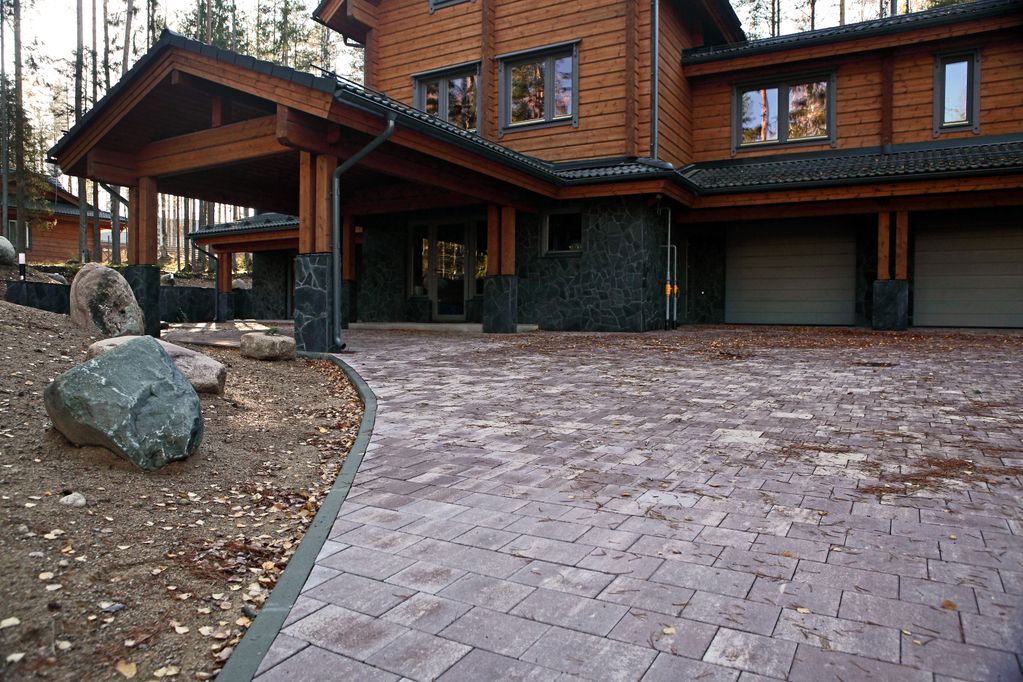

Фото укладки тротуарной плитки “Новый город” от наших клиентов

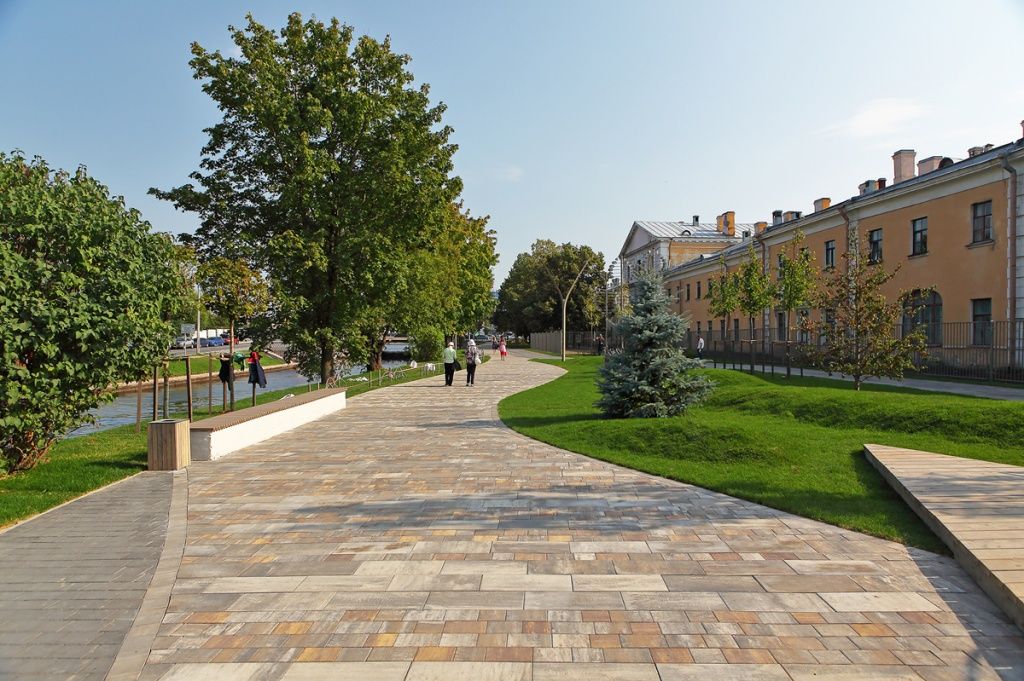

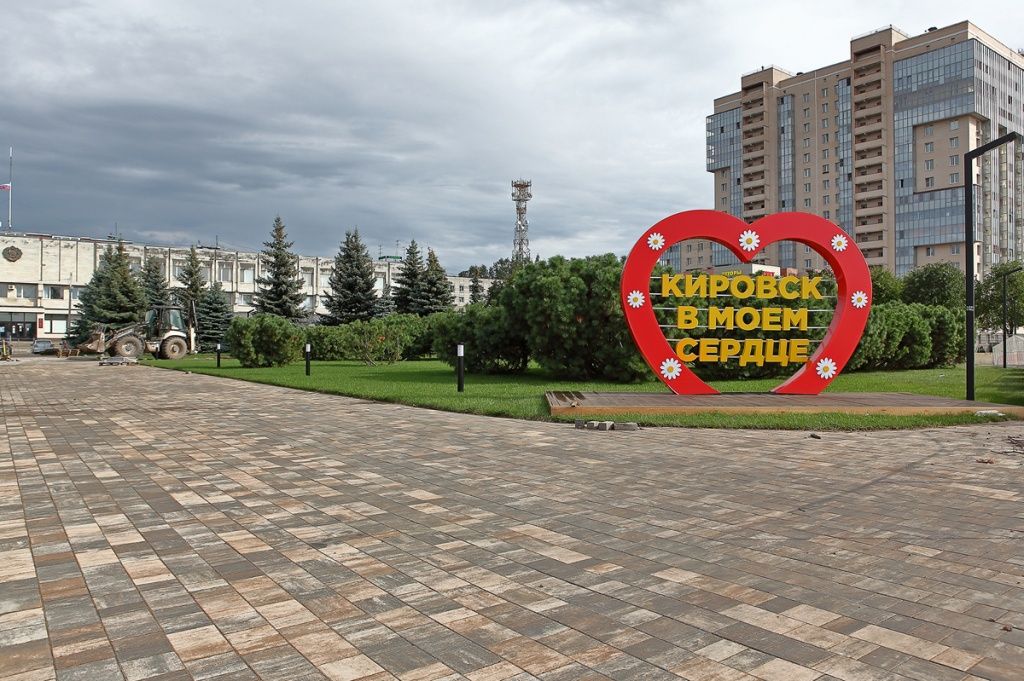

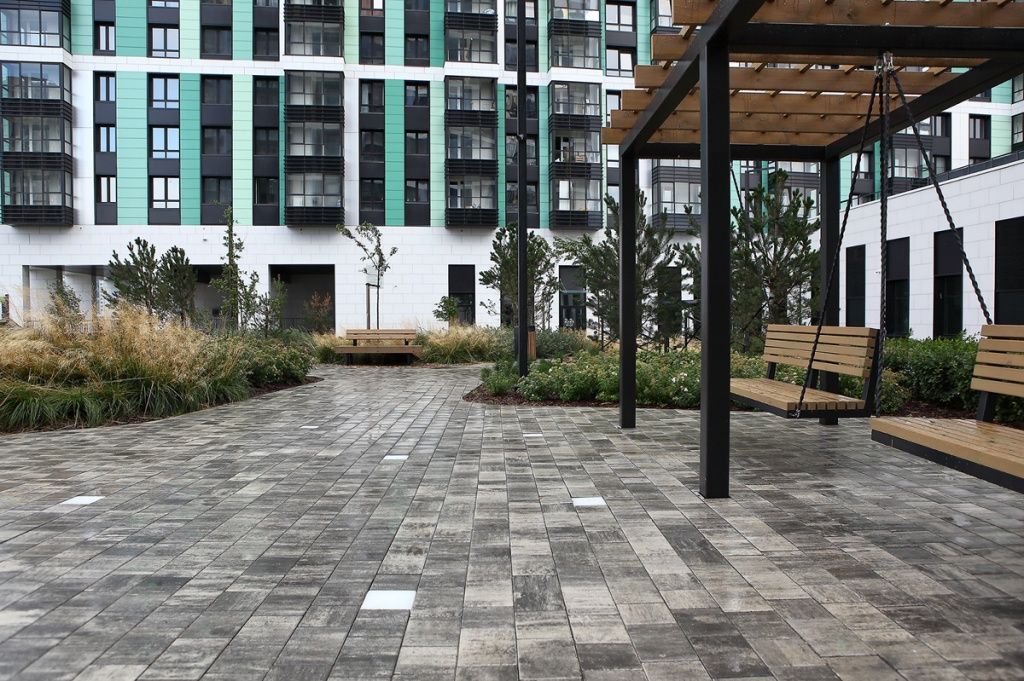

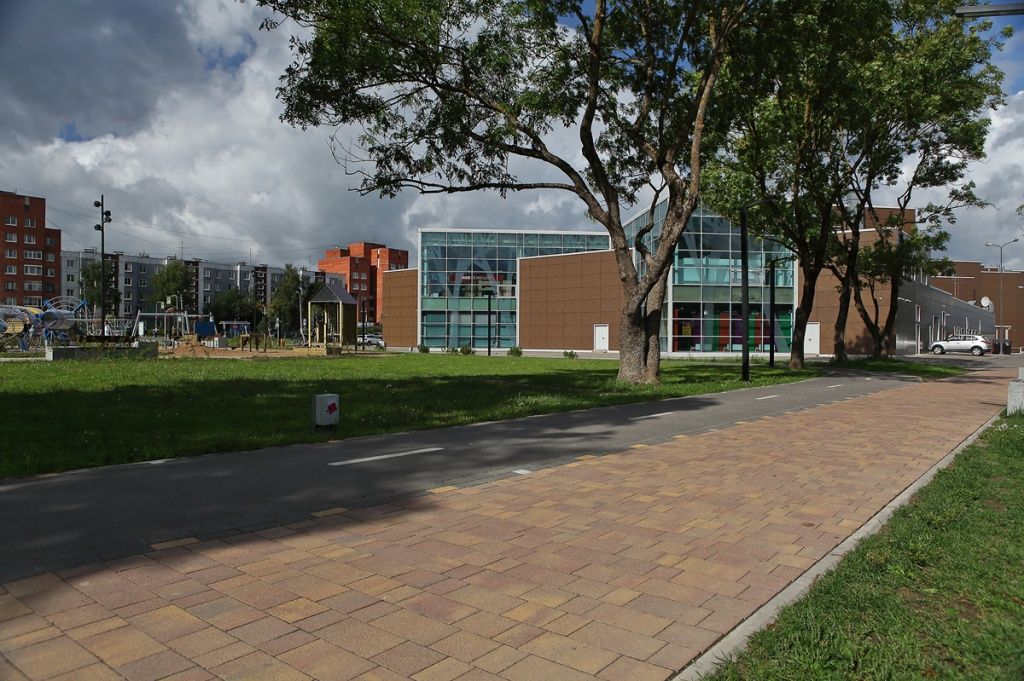

Новый город, Кировск Новый город, Гатчина Новый город, СПб

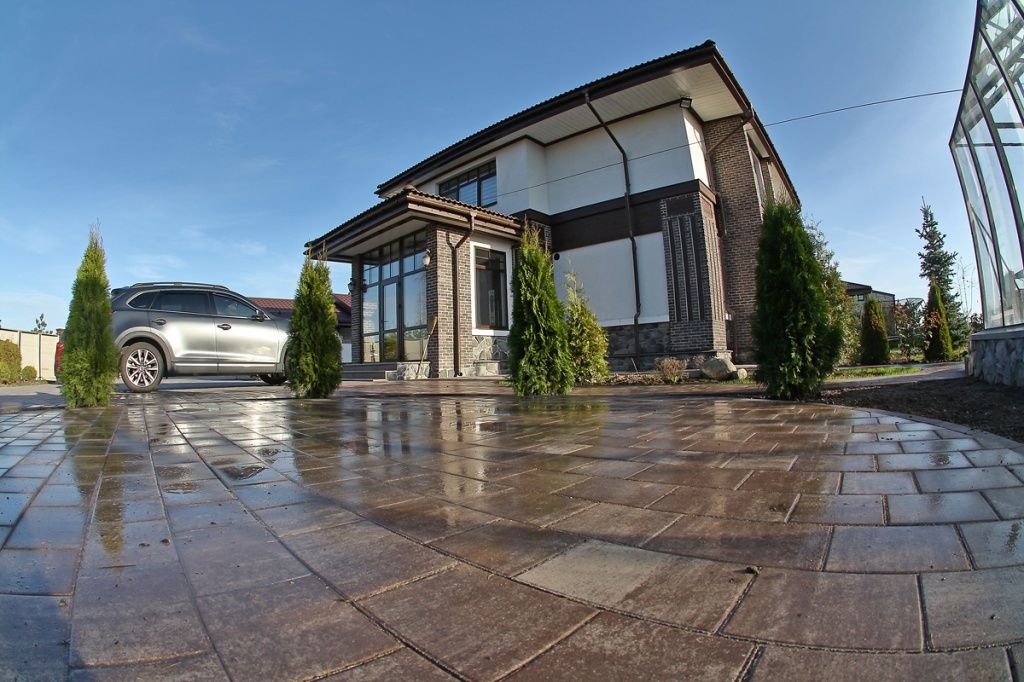

Новый город, частный_1 Новый город, частный_2 Новый город, частный_3
