14.02.2022

Крупноформатная тротуарная плитка - формы, размеры, требования к укладке, особенности применения


Крупноформатная тротуарная плита (плита мощения) - строительное изделие, изготовленное из бетона и предназначенное для устройства дорожных покрытий, длина и ширина которого превышают его высоту (толщину) в четыре и более раза.


Формы и размеры изделий


Итак, согласно нормативной документации, к плитам мощения относятся изделия, чья длина и ширина превышают толщину в 4 и более раз. Кроме этого, на рынке представлен широкий ассортимент тротуарной плитки больших размеров, чьи физические параметры меньше указанного соотношения, но по своим эксплуатационным характеристикам она также относится к крупному формату.

Среди наиболее распространенных форм крупноформатной тротуарной плитки можно выделить следующие:
  • формы типа “прямоугольник”, размер 600х300 мм, 900х300 мм, 800х400 мм, 1000х500 мм
  • формы типы “квадрат”, размер 500х500 мм, 600х600 мм, 1000х1000 мм
  • мультиформатные плиты больших размеров типа “Оригами”, “Паркет” и пр.
Мегаполис паркет.jpgквадрум.jpg

Толщина крупноформатных плит не может быть менее 80-100 мм и зависит от размера изделий. Чем больше размер плиты, тем выше должна быть ее толщина, обеспечивая достаточную прочность при эксплуатации (у тонких плит выше вероятность образования трещин и раскола при внешних нагрузках). В европейских странах, где все параметры тротуарных изделий строго регулируются нормативами, толщина некоторых видов крупноформатных плит, в зависимости от планируемых нагрузок, превышает 140 мм.


Завод “Выбор-СПб” определяет оптимальную толщину изделий расчетным путем при помощи экспертов СПбГАСУ и лабораторных исследований. Например, для тротуарных плит “Мегаполис” размером 600х300 мм оптимальной является толщина в 80 мм, а для плит “Мегаполис PRO” размером 900х300 мм - 100 мм.


Особенности применения крупноформатных тротуарных плит


Укрупнение формата - общемировая тенденция в области мощения. Мощение должно органично вписываться в современной стиль архитектуры, обладать такими же качествами функциональности и комфорта, создавать необходимые акценты объема и композиции общественного пространства.

Огромным преимуществом крупноформатных плит является наличие микрофаски по периметру изделий, что позволяет создать ровное и практически бесшовное тротуарное покрытие. Минимальный межплиточный шов обеспечивает плотное прилегание плит друг к другу, как следствие, по ним удобно ходить на каблуках, передвигаться с детскими колясками, кататься на самокатах и велосипедах.


Крупноформатные плиты - это оптимальный вид тротуарного покрытия для формирования доступной (безбарьерной) среды для маломобильных групп населения, чему уделяется особое внимание при реализации федеральной программы “Комфортная городская среда”.

Тротуарные плиты с микрофаской обладают рядом дополнительных преимуществ в сравнении с похожими изделиями без фаски - углы не скалываются при транспортировке, монтаже и дальнейшей эксплуатации (микрофаска является компенсатором напряжений по углам).

В соответствии с ГОСТ 17608-2017 “Плиты бетонные тротуарные” все виды тротуарной плитки подразделяются на группы в зависимости от области эксплуатации. Изделия крупного формата относятся, как правило, к группе эксплуатации Б (тротуары магистральных улиц, пешеходные площади и посадочные площадки общественного транспорта, велосипедные дорожки) - то есть должны использоваться преимущественно для пешеходного движения. Крупноформатные тротуарные плиты могут применяться для мощения велосипедных и пешеходных дорожек, общественных пространств, площадей и прогулочных зон, а также для дорожных покрытий с допустимой скоростью движения по ним не более 20 км/ч.

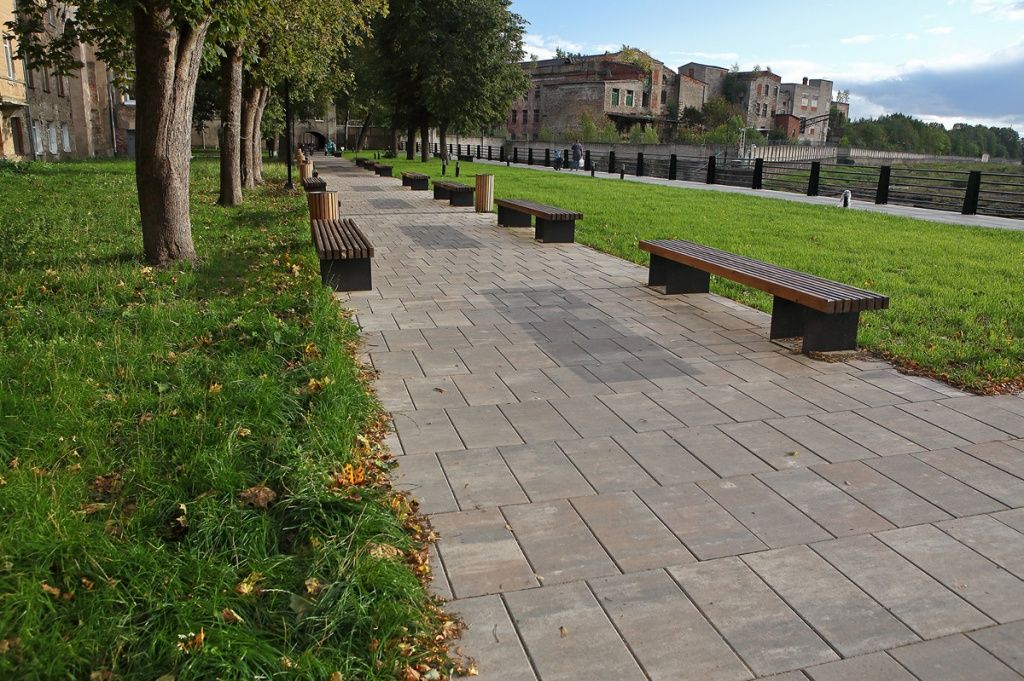

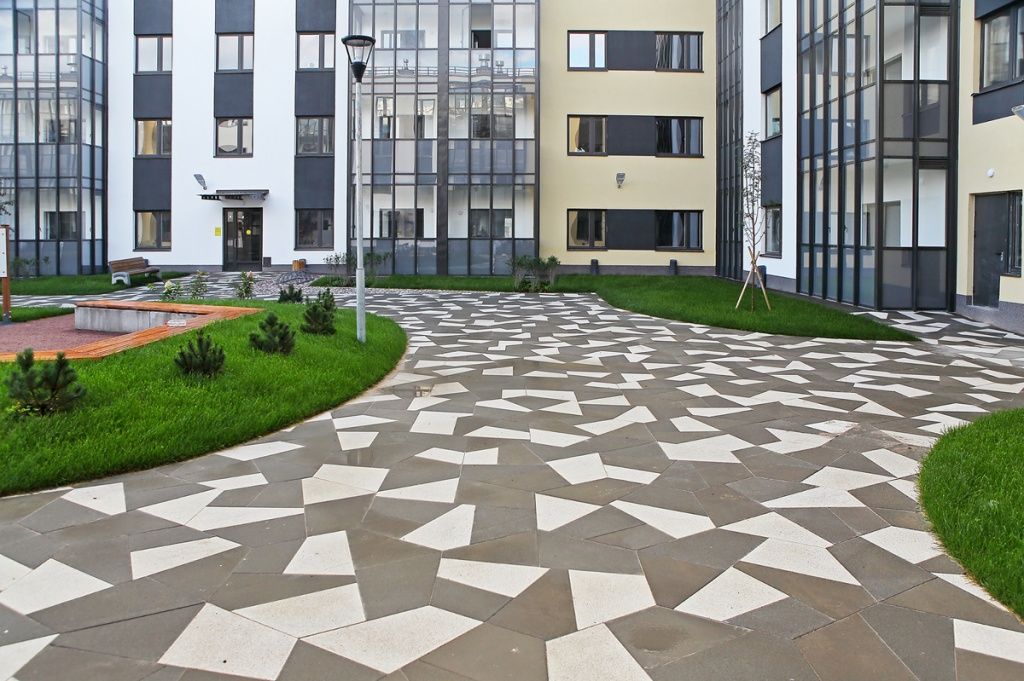

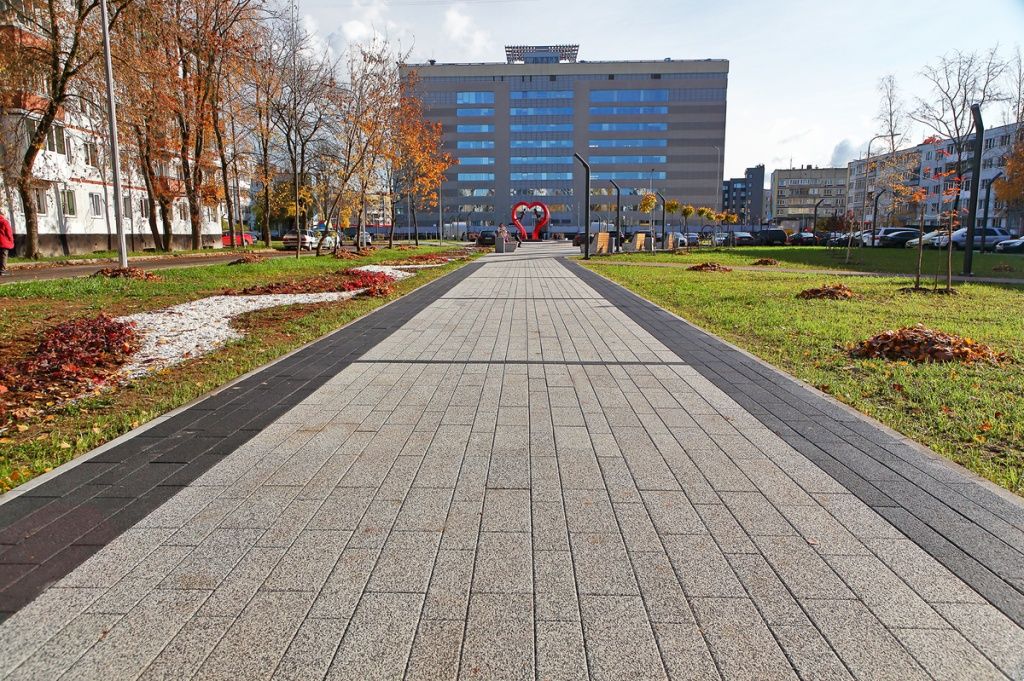

Мощение крупным форматом - Оригами.jpg Мощение крупным фоматом - Ивангород.jpg Кириши.jpg


Дорожные покрытия из крупноформатных плит должны быть выполнены таким образом, чтобы ограничить заезд грузового транспорта во избежание образования трещин и нарушения целостности покрытия.

Частные заказчики редко выбирают крупноформатные плиты для благоустройства придомовой территории, что вполне объяснимо - эстетика мощения крупным форматом раскрывается на больших пространствах. Тем не менее, крупноформатные плиты могут быть интересны для реализации небольших проектов, например, оформления пошаговых садовых дорожек.

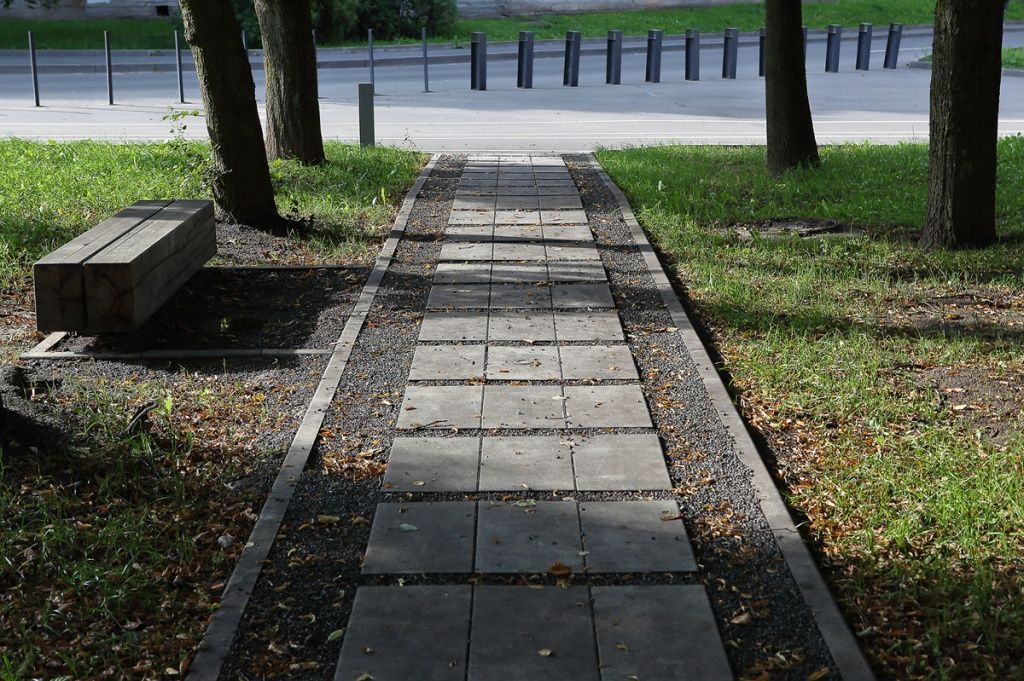

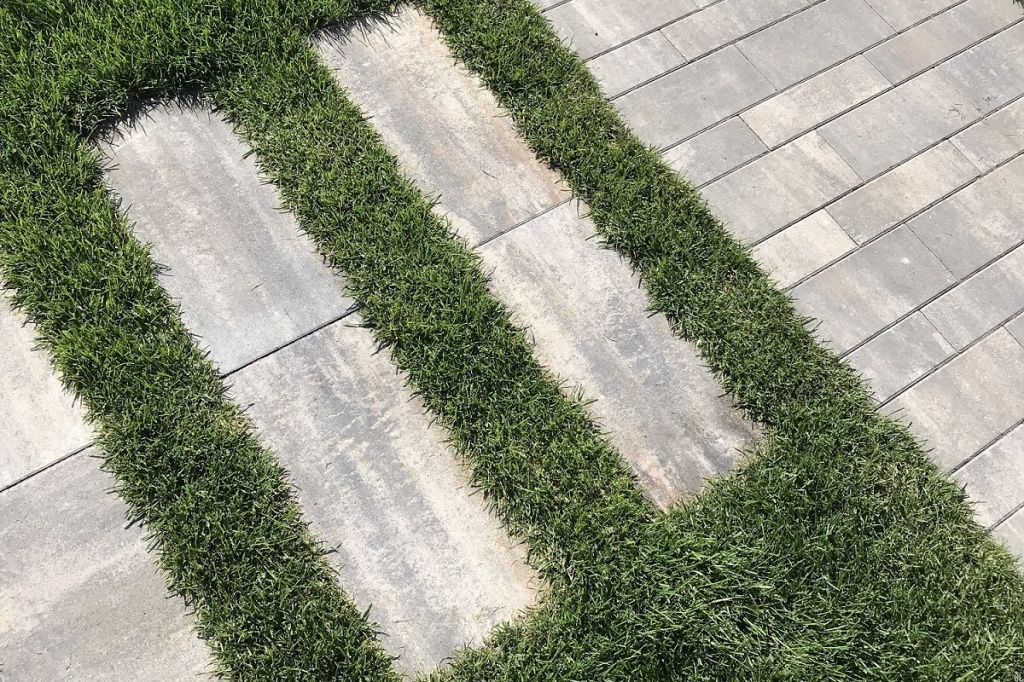

пошаговые дорожки.jpg шаговые дорожки_2.jpg пошаговые дорожки3.jpg

Пошаговые дорожки - сравнительно новый и набирающий популярность тренд в частном и общественном благоустройстве. Для создания пошаговых дорожек архитекторы выбирают крупноформатные бетонные плиты. Каждая плита укладывается на подготовленное основание отдельно, а не единым полотном. При этом можно комбинировать плиты разного формата, располагать их на разном расстоянии друг от друга, под разным углом, со смещением поворотом и пр. - воплощая любые идеи заказчика.

Пошаговые дорожки проще в монтаже - они не требуют проектных решений для отвода воды с поверхности мощения (так как вода уходит в газон), не нужен монтаж бордюра по краям. Для заполнения пространства между плитами используется не только газонная трава, но также природный камень мелких фракций (галька, мраморная или гранитная крошка), мульча из древесной коры.


Требования к укладке крупноформатных плит

К процессу укладки тротуарных плит больших размеров предъявляются особые требования.

1. Подготовка основания

В качестве несущего слоя следует применять гранитный щебень фракции 20-40 мм, расклинцованный более мелкой фракцией 5-10мм. Оптимальная толщина щебеночной подушки для пешеходной зоны составляет 15 см.

Слои дорожной одежды под крупноформатными плитами должны иметь достаточную водопроницаемость (коэффициент фильтрации ki(10) ≥ 3·10-5 м/с). Отклонение от плоскостности поверхности основания должно составлять максимум 10 мм, при измерении на участке длиной 4 м.

  • Поверхность несущего слоя должна иметь такой же уклон, что и верхняя сторона покрытия
  • Укладка крупноформатных плит может производиться только в не промерзшее основание
  • Укладка крупноформатных плит на бетонное основание не рекомендуется

2. Подстилающий (монтажный) слой

В качестве материала подстилающего слоя рекомендуется применять пески мелкие природные по ГОСТ 8736 и пески из отсевов дробления по ГОСТ 31324 средние и мелкие II класса. Применение цементно-песчаной смеси в качестве материала монтажного слоя не рекомендуется по причине возможной гидратации цемента при предварительной подготовке подстилающего слоя и возникающими сложностями при осаживании плит в схватившийся выравнивающий слой.

3. Межплиточные швы

Межплиточные швы в мощении из крупноформатных плит имеют большое значение. Принимая во внимание способность бетонных изделий к тепловому расширению, не рекомендуется укладывать их плотно, впритык друг к другу во избежание образования сколов на гранях смежных элементов.


Согласно своду правил “Мощение с применением бетонных вибропрессованных плит” ширина шва при устройстве покрытий из тротуарных плит толщиной до 120 мм составляет 3-5 мм, толщиной свыше 120 мм - 5-10 мм. В европейских странах требования к размеру швов отличаются - например, согласно директиве по мощению из крупноформатных плит Научно-исследовательского общества по дорожному строительству и транспорту Германии размер шва для плит толщиной до 140 мм должен составлять 5-8 мм, для плит толщиной более 140 мм - от 8 до 12 мм.

В качестве материала заполнителя швов могут применяться пески мелкие II класса с модулем крупности 1,5-2,0 и мелкий песок с последующей обработкой составами на основе полиуретана (стабилизаторами песка).

4. Использование специального оборудования – вакуумных захватов

При мощении крупноформатными плитами важно обеспечить их плотный контакт с основанием - иначе в места образования пустот будет проникать вода. Под действием даже незначительной нагрузки может возникнуть так называемый «эффект помпы», который сопровождается подсосом воды и приводит к нарушению контакта между подстилающим слоем и плиткой, что приводит к снижению ровности покрытия и образованию трещин.

Для достижения максимального контакта крупноформатных плит с несущим основанием  рекомендуется использовать специальное оборудование – вакуумные захваты. Вакуумные захваты не только позволяют выполнить укладку более профессионально, но и значительно повышают скорость проведения работ, так как облегчают перемещение тяжелых по весу изделий (к примеру, вес одной плиты “Мегаполис” 600х300х80 мм - 33 кг, плиты “Мегаполис PRO” 900х300х100 мм - 62 кг).

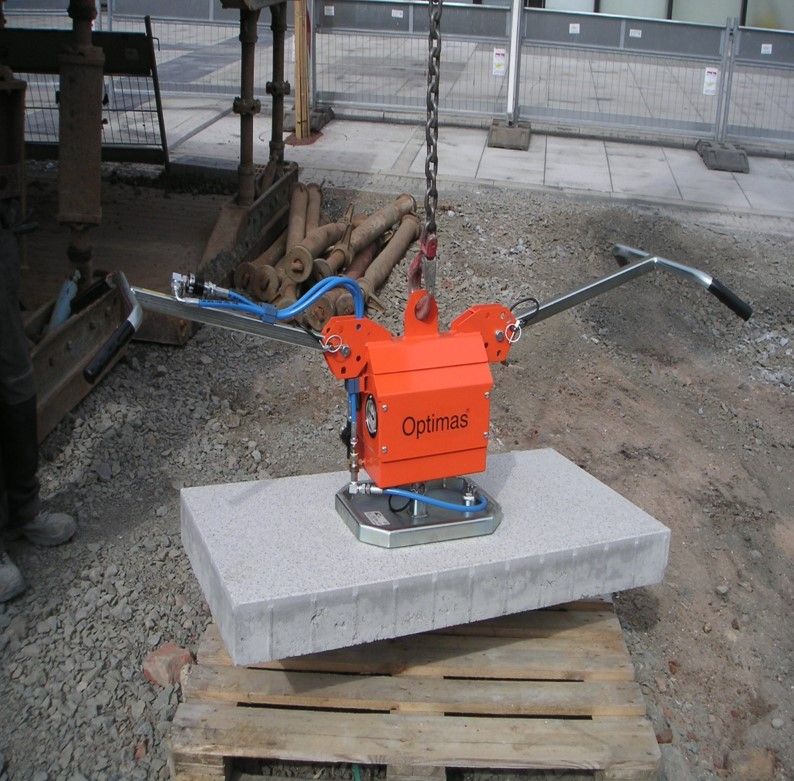

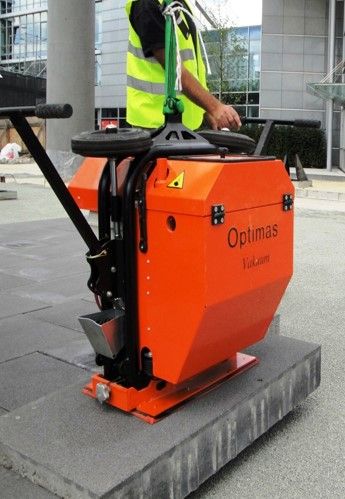

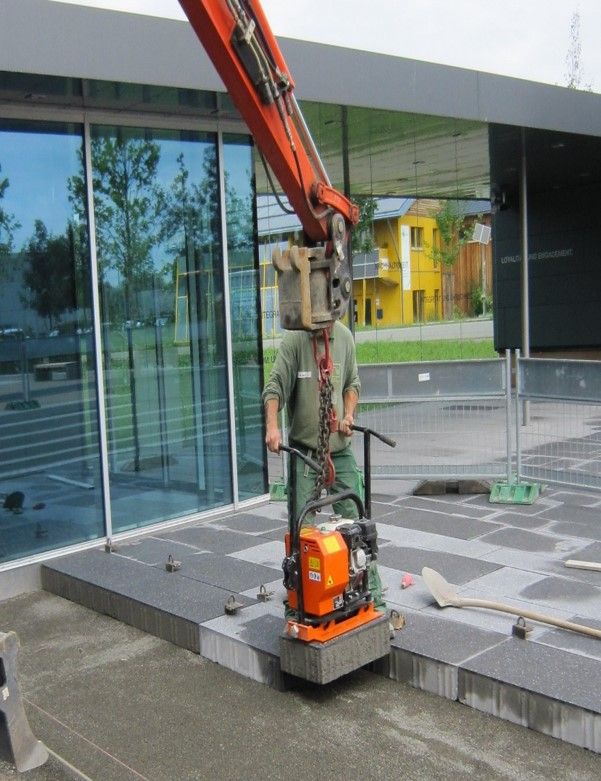

вакуумные захваты.jpg вакуумные захваты2.jpg вакуумные захваты3.jpg

5. Выбор раскладки крупноформатных плит

Укладку крупноформатных плит рекомендуется проводить перпендикулярно или под углом к направлению движения пешеходов или легкого транспорта с целью вовлечения максимального количества элементов мощения в пятно нагрузки и предотвращения образования колейности.

Крупноформатные плиты подходят для комбинации с плиткой среднего формата - например, для решения задач зонирования территории или получения разноуровневого ландшафта. При этом предпочтение следует отдавать изделиям равной номинальной толщины.

Классический вариант крупного формата 600х300 мм (или подобный) при соотношении сторон 1:2 предполагает множество вариантов рисунка укладки при сохранении жесткости и долговечности уложенного покрытия (скачать варианты раскладки тротуарных плит “Мегаполис” 600х300).




Крупноформатные тротуарные плиты - относительно новый, но очень быстрорастущий сегмент рынка мощения. Важно понимать особенности этого продукта, разбираться в вопросах его применения и укладки - архитекторам это поможет гарантировать высокое качество проведения работ, а заказчикам проектов благоустройства - эстетику и долговечность уложенного тротуарного покрытия.


За дополнительной консультацией по вопросам проектирования общественных пространств с применением крупноформатных тротуарных плит обращайтесь в отдел продаж “Выбор-СПб” по тел. (812) 665-51-10.
