Наличие швов в тротуарном покрытии делает его водопроницаемым - через швы в основание мощения проникает вода. В некоторых случаях это может сыграть отрицательную роль и привести к разрушению тротуарного покрытия, а также к подтоплению фундаментов и стен зданий. Поэтому планирование эффективной системы водоотведения является важнейшим этапом при проектировании тротуарного покрытия.

Проектирование уклонов

При проектировании поперечных уклонов следует учитывать, что водоотводящая способность дорожных покрытий из камней мощения примерно на 20% ниже, чем асфальтобетонных. Поэтому результирующий уклон к водоотводящим устройствам должен быть не менее 2,5%.

Рабочая документация должна содержать высотные отметки по всем стокам, с параметрами наклона для всех желобов (см.Приложение 1 - Приложение 2).

Решение водоотвода в виде деления общей площади на квадратные участки с коническими поверхностями и стоком воды в низшей точке (так называемые “конверты") - точечный водоотвод - может вызывать ряд проблем:

1. 1. Коническая форма поверхности подстилающего слоя технологически трудно выполняется;
2. 2. Неизбежно возникающие изменения наклона, образуют “неспокойную” эстетически не привлекательную поверхность мощения;
3. 3. Из-за конического профиля углы отдельных камней могут возвышаться над общим уровнем покрытия, что делает вероятным их повреждения от действующей нагрузки.

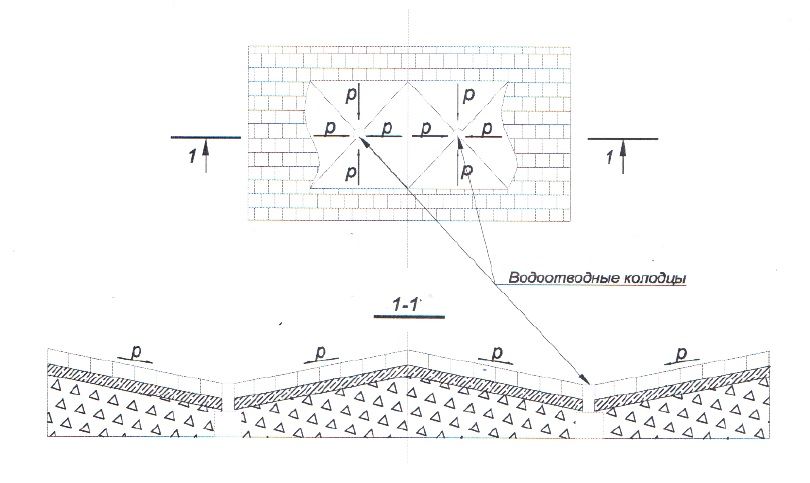

Рис 1: Точечный водоотод, где р - результирующий уклон.

Наиболее эффективным является установка линейно проложенного водосборного желоба или строительство мощеного желоба - линейного водоотвода (см. Приложение 3). В случае мощеного желоба швы между камнями следует заполнять водонепроницаемыми растворами на основе вяжущих (СТО-93688437-001-2015). Поверхность мощения должна быть выше кромки водосборного лотка на 3-10 мм.

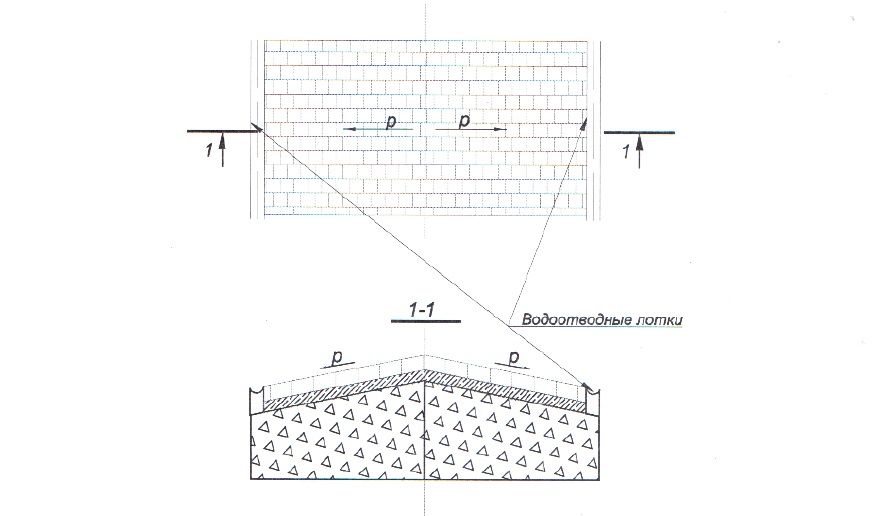

Рис 2: Линейный водоотод, где р - результирующий уклон.

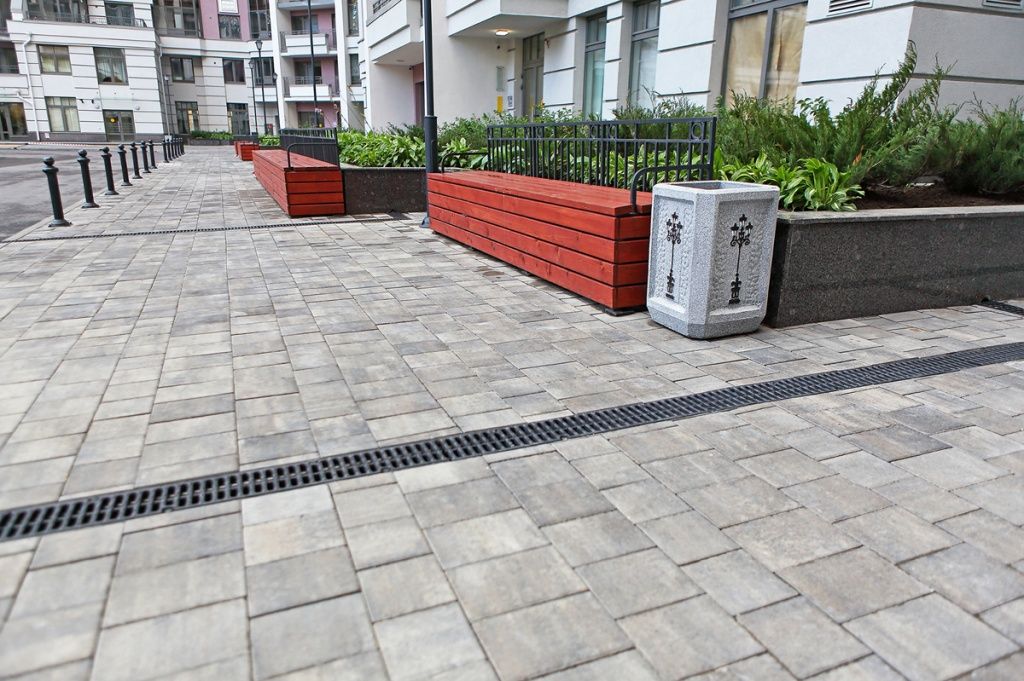

Фото: Линейный водоотвод с закрытым водосборным лотком.

Поверхностный сток воды на пешеходных путях должен устраиваться так, чтобы водосборные лотки не выходили на пешеходные пути.

Для уменьшения нагрузки на канализационную систему, а также для сбора и последующего использования дождевой воды применяют дренирующие покрытия.

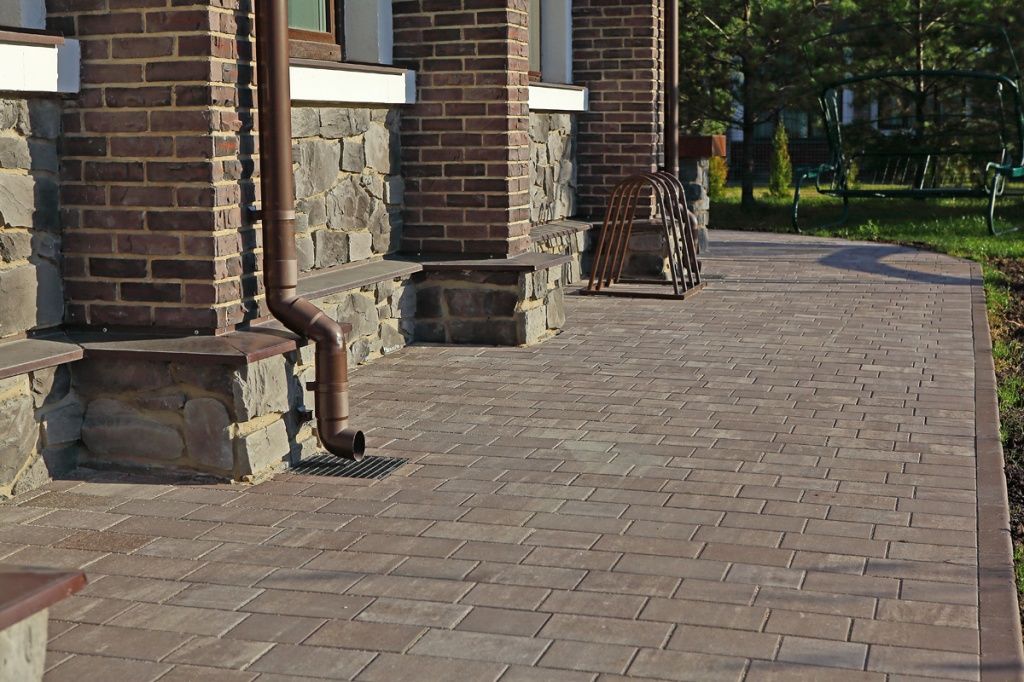

Отмостка. Отвод воды от водосточных труб и гидроизоляция зданий

Для обеспечения отвода воды от водосточных труб и предотвращения вымывания материала заполнения швов дождевыми стоками применяются специальные желоба - водосборные лотки или устраивается местное понижение поперечного ряда камней мощения. Стыковые швы в желобах должны быть заполнены гидроизолирующим материалом, например, битумной мастикой или цементным раствором.

Водосборные лотки бывают открытыми и закрытыми (с чугунными, стальными и пластмассовыми решетками). Могут быть выполнены из бетона, пластика или полимербетона в зависимости от назначения территории, где они будут установлены и действующих внешних нагрузок.

Фото: Открытые лотки водоотвода.

:

Фото: Отвод воды с помощью закрытых водосборных лотков.

Сегодня водосточные трубы часто заводят прямо в систему ливневой канализации, для чего могут использоваться специальные дождеприемники.

Фото: Устройство ливневой канализации:

Фото: Отвод воды напрямую в ливневую канализацию:

Места соприкосновения отмостки с цоколем здания испытывают температурные и осадочные деформации. Для их герметизации могут использоваться мастики, самоклеящиеся ленты и армогерметики.

Гидроизоляция подземных частей зданий, к которым примыкает мощение, выполняется следующим образом. Уплотненному дну котлована придается уклон от стен здания, к фундаменту приклеивается рулонная вертикальная гидроизоляция, которая заводится на 1–1,5 м на дно котлована, а поверх устраивается основание под мощение. Таким образом, вода, дренирующая через подстилающие слои песка и щебня, отводится от фундамента. Гидроизоляционный материал следует укладывать на дно котлована свободно, без натяжки, с компенсирующей складкой для избегания ее разрыва при развитии осадки здания.

Скачать приложения:

Приложение 1: Схемы уклонов покрытий. Виды уклонов поверхности проезжей части. Требования к результирующим уклонам.

Приложение 2: Схемы уклонов покрытий. Пример примыкания под углом. Схема высотных отметок дорожного покрытия.

Приложение 3: Устройство водосборного лотка (открытый/закрытый).
