04.12.2017

Устройство основания (пирога) под тротуарную плитку

Дорожные одежды с покрытием из тротуарной плитки классифицируются в зависимости от нагрузок:

  • класс N1 - рассчитаны только на пешеходные нагрузки;
  • класс N2 - рассчитаны на нагрузки от пешеходов и от заезда уборочной техники массой до 3,5 тонн;
  • класс N3 - рассчитаны на нагрузки от пешеходов и от заезда крупной тротуароуборочной техники с осевой нагрузкой меньшей или равной 5 тонн/ось.
  • автомобильные дороги IV (4) категории - рассчитаны на нагрузку от транспортных средств с нагрузкой на ось 100 кН и на колесо 50 кН.

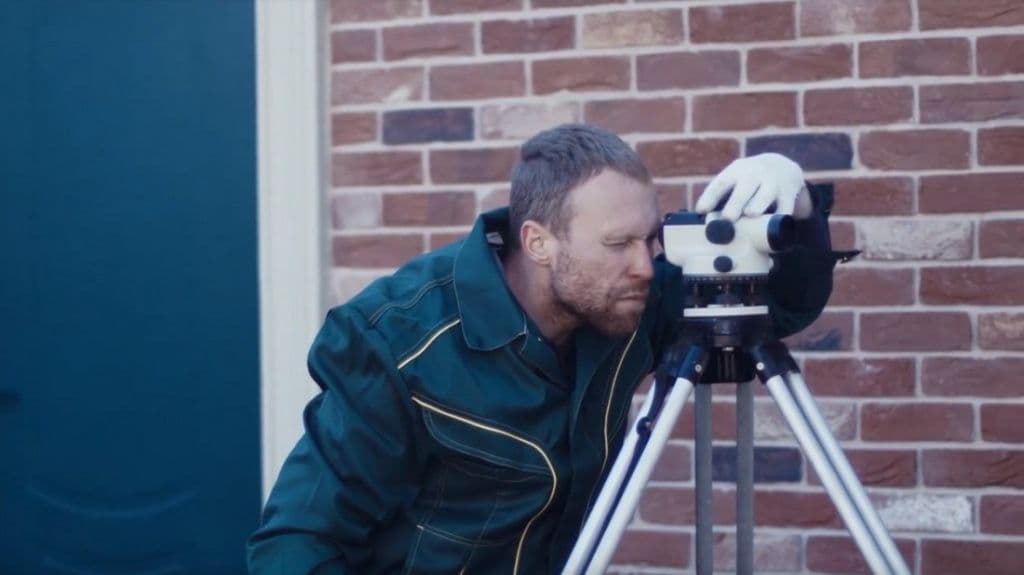

При мощении загородного участка следует руководствоваться правилами устройства основания для дорожных одежд классов нагрузки N1 и N2. Монтаж мощения начинается с разбивки участка для выставления высот и определения уровней мощения.


Во избежание застоя дождевой воды необходимо задавать уклоны на мощение - минимум 1см на метр погонный.

На первом этапе подготовки основания производится выемка грунта при необходимости и обратная засыпка участка песком с помощью экскаватора. Поверх уложенного песчаного грунта укладывается универсальный геотекстиль плотностью 150 грамм на м2. Эта мера необходима для сохранения целостности уложенного впоследствии пирога при колебании уровня грунтовых вод. Геотекстиль укладывается с перехлёстом смежных полотен не менее 30 см.



По периметру мощения устанавливаются бордюры для разделения границ между дорожкой и газоном. Еще одна функция бордюра - предотвращать расползание тротуарной плитки. Бордюр устанавливается по краям пирога основания на бетонный раствор (рекомендуется бетон класса В15) и закрепляется им же по торцам.

Далее производят отсыпку гранитным щебнем способом "от себя" без заезда на открытое полотно. Наиболее подходящая фракция гранитного щебня – 20-40 мм. Отсыпанный щебень распределяется равномерно по периметру площадки и разравнивается граблями.

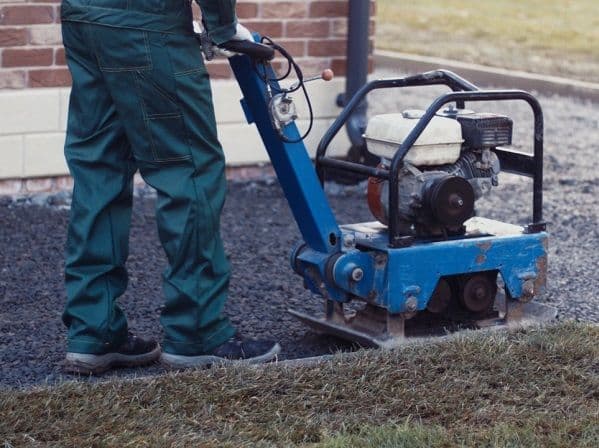

После этого производится предварительное уплотнение материала с помощью виброплиты массой 90-120 кг, расклиновка его более мелкой фракцией щебня со средним размером зерен 5-10 мм и повторное уплотнение

Оптимальная толщина щебеночной подушки для пешеходной зоны составляет 15 см, в случае автомобильного мощения – 25 см. В общем плане выбор толщины слоя щебня зависит напрямую от стабильности грунтов и проектируемых нагрузок. Послойное уплотнение щебня создает специальную прослойку, тем самым препятствуя “протеканию” верхних слоев пирога в нижележащие слои дорожной одежды.



После тщательной трамбовки слоев основания формируется подстилающий слой из песка (пески средние и мелкие II класса по ГОСТ 8736). В некоторых случаях, когда имеют место слабые, пучинистые грунты и есть вероятность просадок, можно использовать подстилающий слой из гарцовки (цементно-песчаной смеси без добавления воды). Преимущество гарцовки в данном случае будет состоять в том, что она обеспечит более стабильное основание и, в то же время, будет пропускать воду в щебень и грунт.

Подстилающий слой также необходимо утрамбовать и выровнять по маякам для достижения равномерной толщины поверхности. Толщина подстилающего слоя в уплотненном состоянии должна быть 3-5 см для всех серий тротуарной плитки толщиной до 12 см.

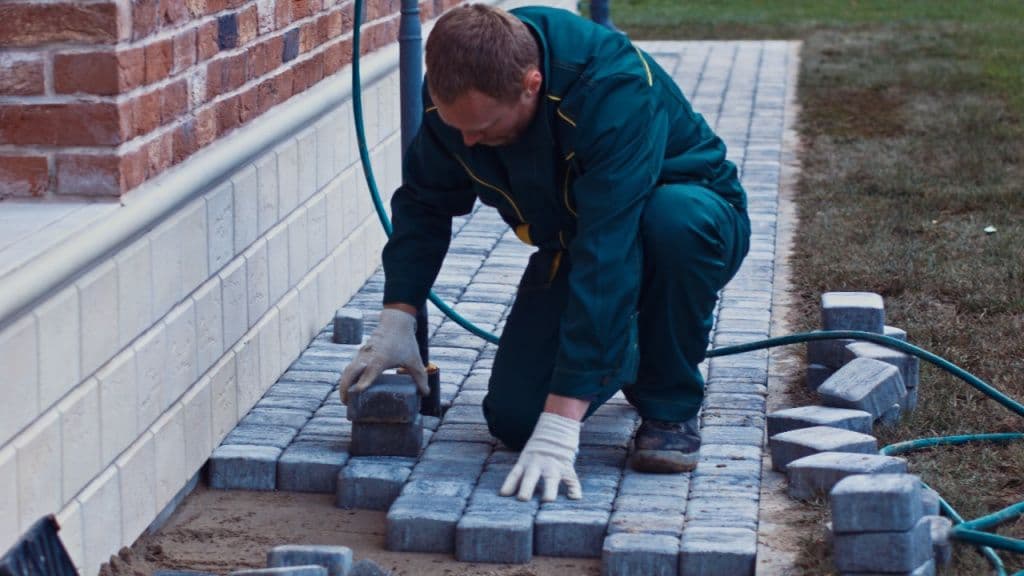

Монтаж тротуарной плитки производится непосредственно на песок (или гарцовку). Принцип монтажа зависит от типоразмера тротуарной плитки и выбранного рисунка укладки. В любом случае, рекомендуется соблюдать общее правило - укладку камня вести одновременно с 3-5 паллет во избежание скоплений темных или светлых участков.

Когда вся плитка смонтирована, необходимо просыпать и промести щеткой швы сухим сеяным кварцевым песком. Сухой песок в отличии от мокрого будет просыпаться на всю глубину шва, что избавит вас от повторного прометания.

устройство основания под тротураную плитку (2).jpg

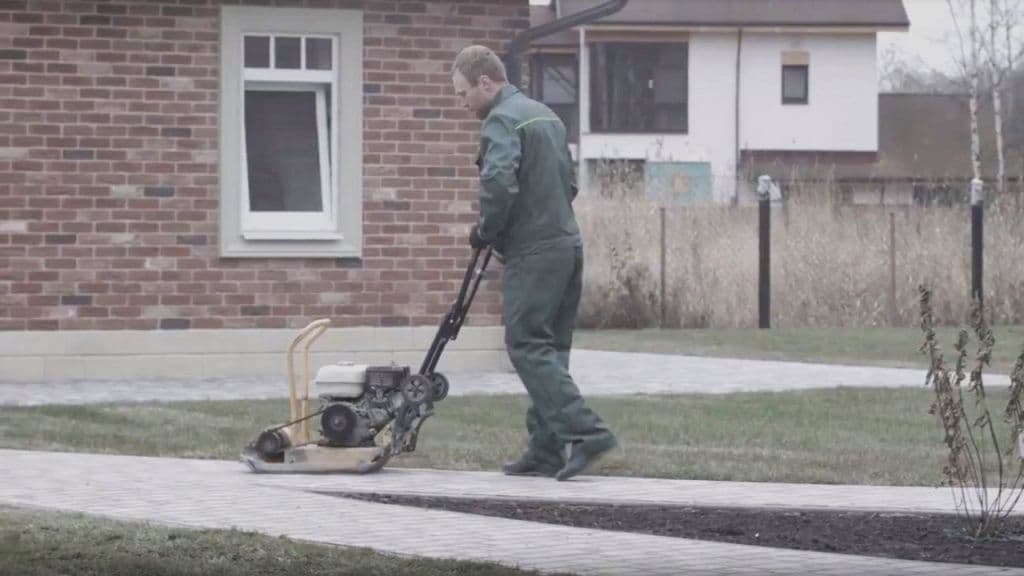

Заключительным этапом является трамбовка плитки виброплитой через резиновую подушку, что позволяет выровнять все неровности плитки, и на выходе получить качественное равномерное покрытие.





Принципиальная схема пирога под тротуарную плитку (дорожки на участке, отмостка, зона отдыха) выглядит следующим образом:


пирог основания.png

где верхний слой дорожной одежды включает:
1 - тротуарный камень толщиной 40-60 мм
- монтажный (подстилающий слой) толщиной в уплотненном состоянии 30-50 мм, изготовленный из цементно-песчаной смеси (гарцовки) или песка
3- швы, заполненные кварцевым песком



Рекомендуем также посмотреть видео укладки тротуарной плитки, подготовленное специалистами по благоустройству:
